產品名稱：TQ-1CN內螺紋輪輻式稱重傳感器產品特點：TQ-1CN內螺紋輪輻式稱重傳感器采用低截面的緊湊設計，合金鋼無電解鍍鎳處理，具有高輸出小變形，偏心加載補償?shù)忍攸c(diǎn)。產品用途：TQ-1CN內螺紋輪輻式稱重傳感器皮帶

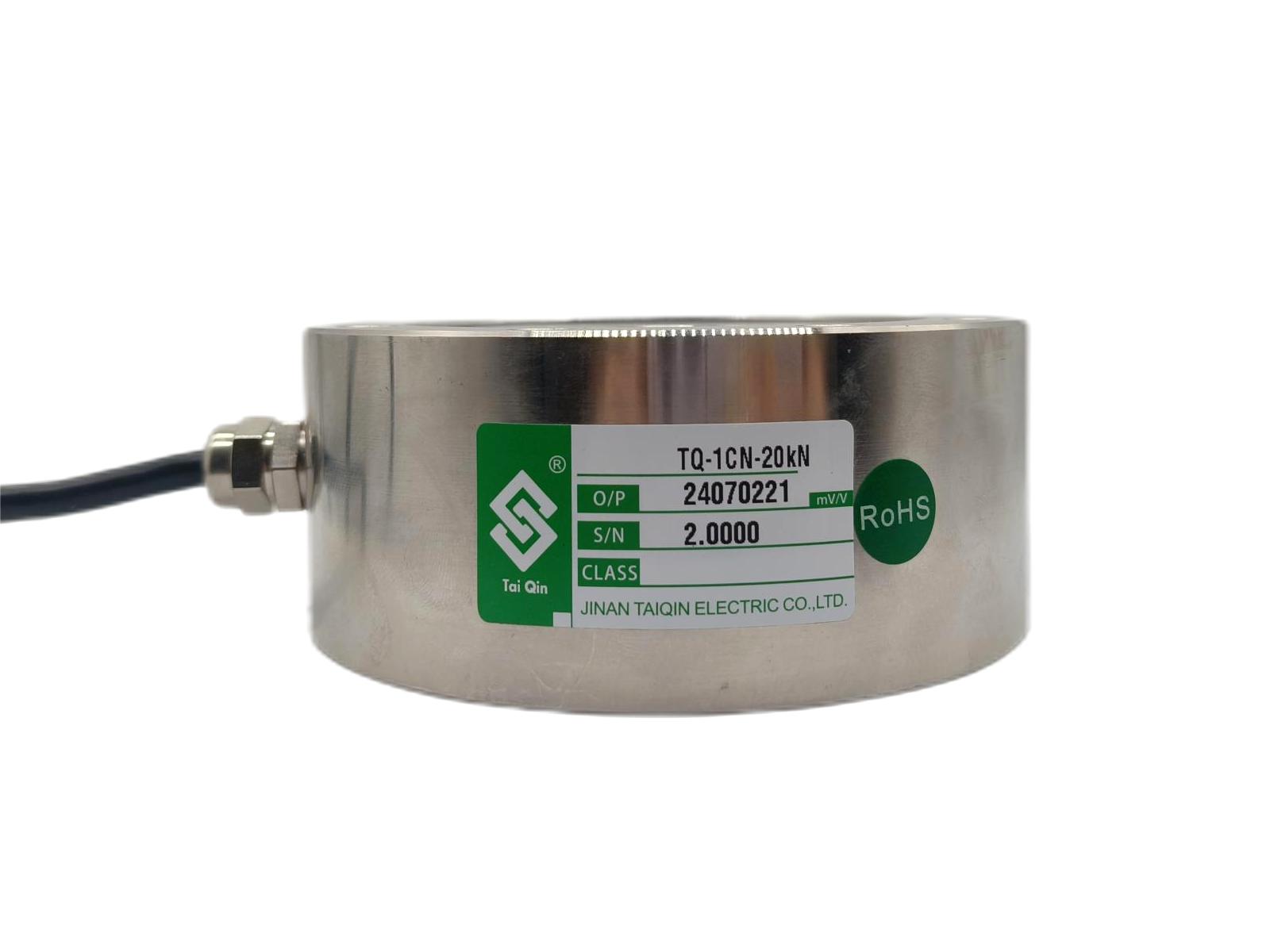

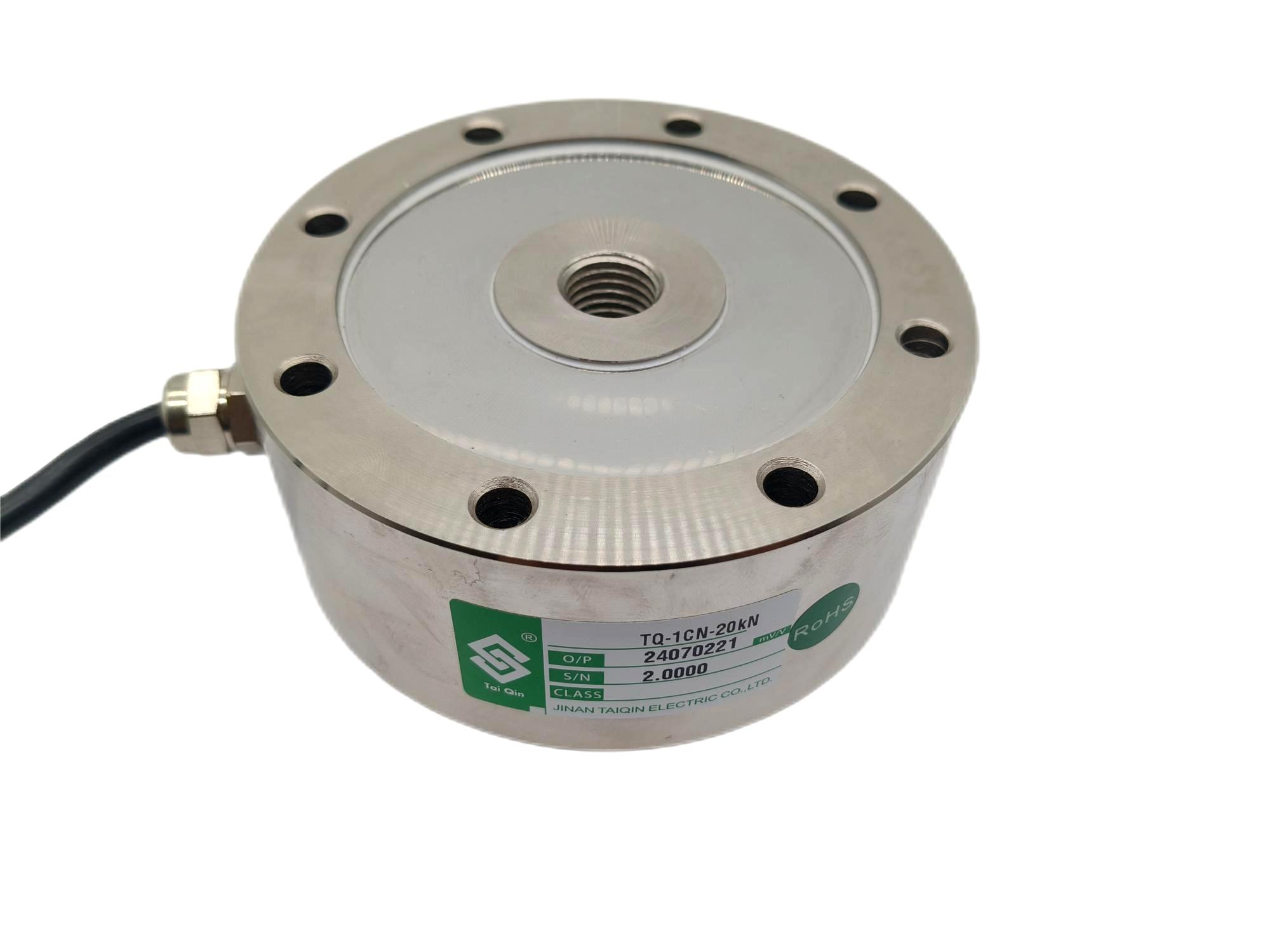

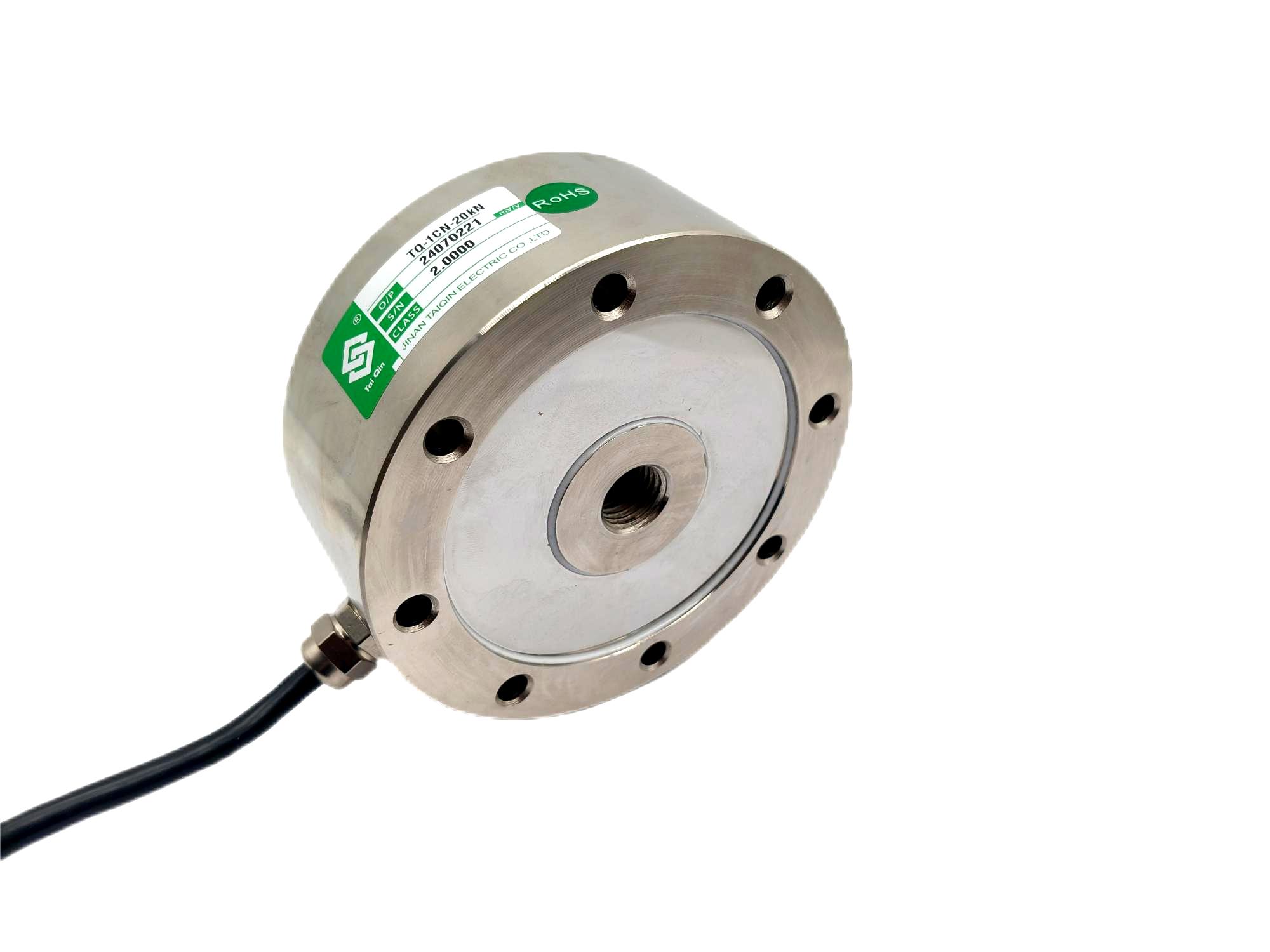

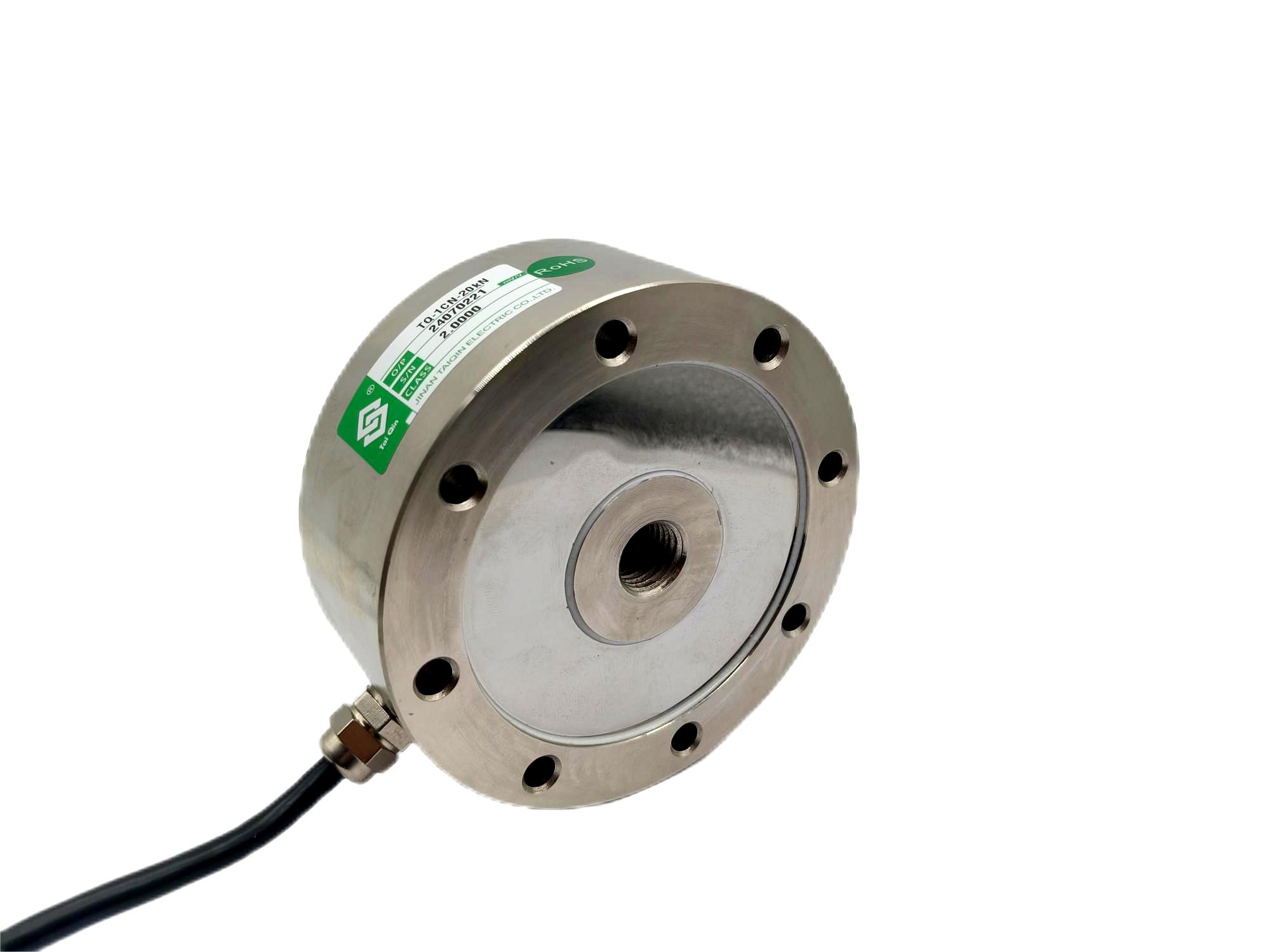

產品名稱：TQ-1CN內螺紋輪輻式稱重傳感器
產品特點：TQ-1CN內螺紋輪輻式稱重傳感器采用低截面的緊湊設計，合金鋼無電解鍍鎳處理，具有高輸出小變形，偏心加載補償?shù)忍攸c(diǎn)。
產品用途：TQ-1CN內螺紋輪輻式稱重傳感器皮帶秤、料斗秤及材料力學試驗機等測力設備等。
量程：10 kN(1t)、20 kN(2t)、30 kN(3t)、50 kN(5t)、100 kN(10t)

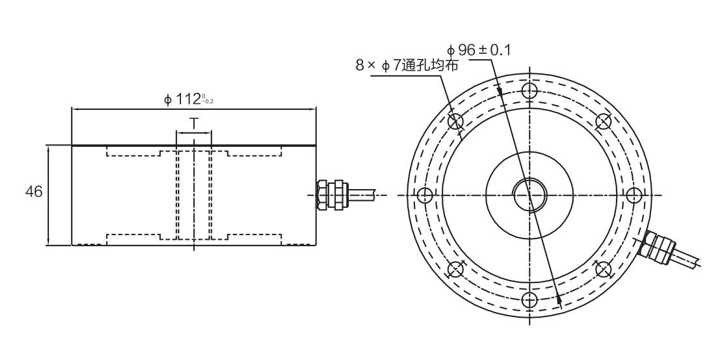

技術參數及外形尺寸：
序號 產品技術參數 1 額定載荷 1,2,3,5,10(t) 2 靈敏度 2.0±0.004mV/V 3 零點輸出 ±1.0%F.S 4 溫度靈敏度漂移 0.0016%F.S/℃ 5 溫度零點漂移 0.02%F.S/℃ 6 輸入阻抗 725±10Ω 7 輸出阻抗 700±5Ω 8 絕緣阻抗 ≥5000MΩ 9 補償溫度范圍 -10~40℃ 10 適用溫度范圍 -35~80℃ 11 安全過載 120％F.S 12 極限載荷 150%F.S 13 材質 合金鋼 14 激勵電壓 10V(DC) 15 接線方式 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負）
量程（kN） | 量程 | T |
10 , 20 | 1 , 2 | M16×2 |
30 , 50 | 3 ，5 | M20×2 |
100 | 10 | M24×2 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
