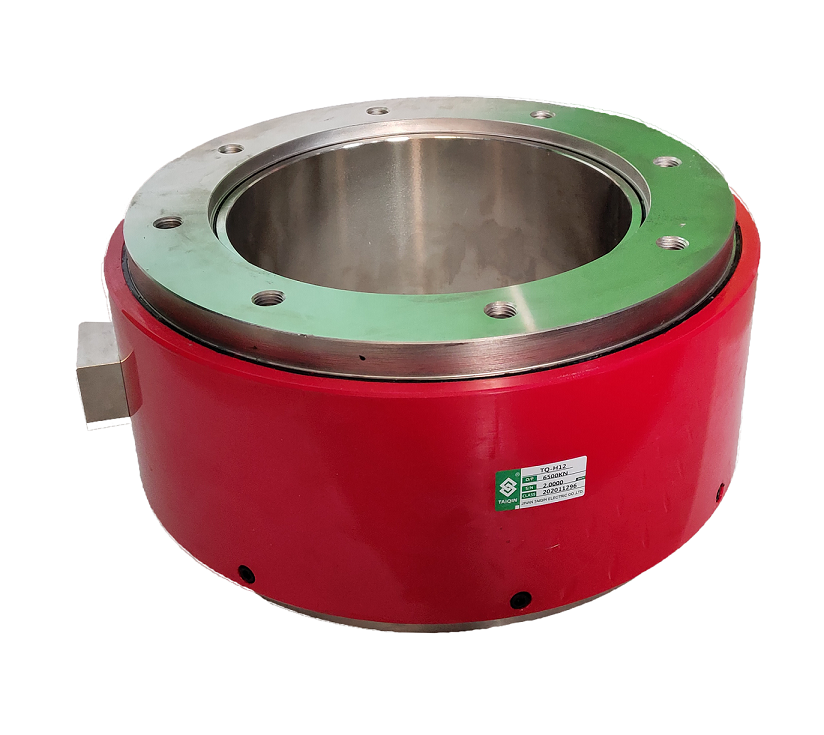

TQ-H12柱式稱重傳感器
編號：10285
查看：
發布：2024-10-15
TQ-H12柱式稱重傳感器高穩定性，高可靠性。 TQ-H12柱式稱重傳感器廣泛適用于測力、稱重及其他力值的測量與控制系統
編號：10285
查看：
發布：2024-10-15
TQ-H12柱式稱重傳感器高穩定性，高可靠性。 TQ-H12柱式稱重傳感器廣泛適用于測力、稱重及其他力值的測量與控制系統
產品名稱：TQ-H12柱式稱重傳感器
產品特點：TQ-H12柱式稱重傳感器高穩定性，高可靠性。
產品用途：TQ-H12柱式稱重傳感器廣泛適用于測力、稱重及其他力值的測量與控制系統
量程：600kN（60t）、1000kN（100t）、2000kN（200t）、3000kN（300t）、4000kN（400t）、5000kN（500t）、6000kN（600t）
技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 60t-600t |
2 | 綜合精度 | 0.2%F.S |
3 | 靈敏度 | 2.0mV/V |
4 | 非線性 | ≦0.1%F.S |
5 | 重復性 | ≦0.05%F.S |
6 | 滯后 | ≦0.1%F.S |
7 | 零點溫度影響 | <0.05%F.S/10℃ |
8 | 輸出溫度影響 | <0.05%F.S/10℃ |
9 | 零點輸出 | ±1%F.S |
10 | 輸入阻抗 | 380Ω |
11 | 輸出阻抗 | 350Ω |
12 | 絕緣阻抗 | >2000MΩ |
13 | 激勵電壓 | 10V(DC) |
14 | 工作溫度范圍 | -10~65℃ |
15 | 安全過載 | 120％F.S |
16 | 材質 | 合金鋼 |
17 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |
型號 | 量程（kN） | 量程 | D | D1 | D2 | d | d1 | H | H1 | H2 | M |
TQ-H12 | 600 | 60 | 160 | 140 | 120 | 80 | 100 | 100 | 5 | 5 | 4-M12 |
1000 | 100 | 200 | 170 | 145 | 100 | 120 | 110 | 5 | 5 | 4-M12 | |
1500 | 150 | 225 | 190 | 160 | 120 | 135 | 120 | 5 | 5 | 4-M12 | |
2000 | 200 | 260 | 230 | 195 | 140 | 160 | 130 | 5 | 5 | 4-M12 | |
3000 | 300 | 270 | 245 | 205 | 160 | 180 | 150 | 10 | 5 | 4-M12 | |
4000 | 400 | 295 | 270 | 235 | 160 | 190 | 160 | 10 | 10 | 8-M16 | |
5000 | 500 | 340 | 310 | 265 | 196 | 215 | 165 | 10 | 10 | 8-M16 | |
6500 | 650 | 385 | 355 | 305 | 240 | 260 | 180 | 10 | 20 | 8-M16 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
